Connecting Cisco 2600/2800/3600 async (CAB-OCTAL-ASYNC) to BayTech RPC3 console port.

It needs to use specially crafted cable. Pinouts on each end is explained here.
http://www.baytech.net/support/cable_adapters.shtml
http://www.cisco.com/en/US/tech/tk801/tk36/technologies_tech_note09186a00801c9a10.shtml

Basically what you need is this.
http://www.baytech.net/cgi-bin/showprod?prod=RJ08X007-07

If you're using standard Ethernet cable which looks like this:

(left to right)
1 Orange white
2 Orange
3 Green white
4 Blue
5 Blue white
6 Green
7 Brown white
8 Brown

Then the other end (which connects to RPC3) should look like this:

(left to right)
1 Orange
2 Blue white
3 Orange white
4 Green white
5 Green
6 Brown
7 Blue
8 Brown white

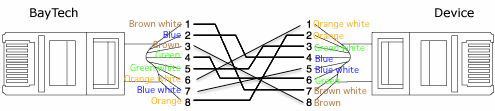

Which means:

1 - 7 (Brown white)
2 - 4 (Blue)
3 - 8 (Brown)
4 - 6 (Green)
5 - 3 (Green white)
6 - 1 (Orange white)
7 - 5 (Blue white)
8 - 2 (Orange)
